XTRM多回路温度远传监测仪

发布日期:2014/8/30 17:03:46

上海轩顼电气设备有限公司专业生产轩顼XTRM-4215AG、XTRM-4220AG、XTRM-4215四回路温度巡检仪,期待您的光临惠顾!

    XTRM多回路温度远传监测仪具有多路输入一路输出的特点, 本系列产品有2路、3路、4路、5路和6路输入,它能同时对多个测温点进行测量,并自动将多个被测点中温度最高一个点作为输出, 输出信号为4~2 0mA的标准电流。仪表具有指针表头指示或LED数字显示,在无选择时显示最高温度点的温度值,需要时用户可 以通过面板上的按键,选择查看任一测温点的温度值。

     XTRM多回路温度远传监测仪主要用于多点温度测量监视以及需要报警和需要保护的各 种场合。由于仪表采用SM T工艺等各项先进技术,仪表具有较好的稳定性、可靠性和抗干扰性能,在生产现场能有效抑制对讲机 及电机、变频器的干扰。

XTRM多回路温度远传监测仪采用紧凑的结构设计,安装方便;内部线路的超低功 耗设计,大大降低了仪表工作时因元器件散热而产生的漂移,提高了产品的长期稳定性,延长了使用寿命;增加了仪表的测量精度;环境温度范围-4 0~+85℃,防护等级IP6 6,可保证仪表在恶劣的环境下正常工作。

主要技术指标

测量范围:0...100℃,0... 150℃,0...2 00℃(用户可指定) 输入信号:Pt 100、Cu50(热电偶可特殊订货) 输入数量:2路、3路、4路、5路、6路

转换精度:≤0 .5% F S 线性误差:<0 .1%

输出信号:模拟量4. ..20m A(两线制) 电气隔离输出 显示器:高亮度LED

显示精度:0.5% 显示压降:3V 隔离压降:2V

隔离电压:15 00VA C   (输入/输出,隔离型产品具有)

负载:(V电源-1 4V~1 6V)/0 .025A(输出电流) 限制电流:≤2 5mA

响应时间:1S

电源电压:14 ~16.. .30VD C

温度漂移:0. 025% FS/1℃ 长期稳定性:≤0.1℃/年或 0.05% /年

壳体材质:铝合金、工程塑料 环境温度:-4 0~+8 5℃(铝合金壳体),-2 5~+7 5℃(工程塑料壳体)

防护等级:IP 66(铝合金壳体) / IP62(工程塑料壳体) 抗射频干扰:>10V/m(80MHz ...1000 MHz)

XTRM多回路温度远传监测仪选型、价格

型 号

型       谱

说         明

XTRM-

□□

多路智能巡检远传控制仪(二线制DC24V供电)

回 路 数





2、3、4、5、6

显示方式


1




指针表头(已停产)


2




LED数字显示

测量范围



10



0~100℃



15



0~150℃



20



0~200℃

外壳




A


铝合金(IP66)




P


塑 料(IP62)

输入输出隔离





G

隔离





不隔离

XTRM多回路温度远传监测仪应用

一、XTRM多回路温度远传监测仪测量轴承温度

1、一个水泥厂往往有许多大型的电机,如原料磨2440KW电机、水泥磨2800KW电机等,还有许多大型风机,如原料磨循环风机、窑尾排风机、窑篦冷却风机等。工人最关心其轴承温度,希望在机旁有直观显示温度值,并在中央控制室能监控。这类设备一般选用XTRM-2型温度远传监测仪。

2、大型磨机的轴承温度测量。如原料磨、水泥磨、煤磨等,磨机的进料口、出料口的轴承一般各配置有二个热电阻温度传感器测温,可选用XTRM-2215温度远传监测仪。

3、辊压机轴承温度测量。如水泥粉磨辊压机,每小时通过145吨物料,轴承配置有4个PT100铂电阻传感器,应选用XTRM-4215型温度远传监测仪,当轴承温度T>47℃时在中央控制室报警,当T>50℃时报警并联锁,确保设备安全。

4、回转窑托轮轴承温度测量。Φ3.75×57m回转窑,有三组托轮,每组托轮配置有4个铂电阻传感器,应选用XTRM-4215温度监测仪进行温度实时监控。

二、XTRM多回路温度远传监测仪测量高压电机的绕组温度

     水泥厂有许多大型高压绕线型电动机,如上面所说的磨机、风机,在电机制造时已配置有定子测温元件(每相二个),电机运行时必须监控,当绕组温度大于120℃时报警。XTRM温度远传监测仪还有应用于烟道闸门、齿轮箱等许多温度的测量,这里不一一列举。

1、回转密托轮油温
2、密小齿轮油箱油温
3、生料磨进出口轴承温度
4、煤收尘器灰斗温度
5、煤粉盒温度
6、生料磨主电机绕组温度
7、生料磨主电机轴承温度
8、生料排风机电机定子温度
9、高温风机绕组温度
10、高温风机轴承温度

XTRM多回路温度远传监测仪安装与接线

      由于在设计上已考虑到仪表的长期稳定性,并且XTRM多回路温度远传监测仪出厂前均经过长时间老化和校验,因此在正常的使用情况下,一般无须特别维护。如经验证是仪表故障,可送本公司轩顼电气维修,公司对本系列产品实行终身维修。
如果发现仪表已不能正常工作,仪表输出电流超过20mA。多数情况是传感器开路所致,也可能是传感器与保护套管的绝缘电阻下降引起(带G隔离型仪表能防止该故障)。如果一路输入短路,不会影响仪表工作。当按键选择该回路时,输出电流小于4mA,表头指示低于零点。

     定期校验温度远传监测仪时需要校正仪表误差,可按下述步骤进行调整:(以四回路Pt100输入量程0~150℃为例)
1.打开仪表面板,接通电源。首先在第一回路输入端接标准电阻箱,并调整到100Ω,其余回路输入端短路。
2.调节电位器W11,使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA,该步骤要反复多次,直止达到满意的精度范围。
3.将标准电阻箱接到第二路,采用步骤2的方法调整调零电位器W21和满量程电位器W22,使输出分别为4mA和20mA即可,调整第二回路时,其余输入回路也应短路。
4.将标准电阻箱分别接到第三、第四回路,重复步骤2。分别调整电位器W31、W32和W41、W42,则全部四个回路完成调整。(非调整回路的输入均应短路),上海轩顼作为XTRM温度远传监测仪厂家,我们建议尽可能返厂校验,我们的先进设备更精准更专业。

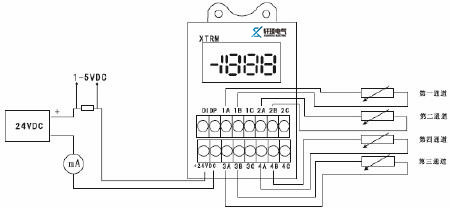

XTRM多回路温度远传监测仪接线图


上海轩顼电气设备有限公司专业生产轩顼XTRM-4215AG、XTRM-4215PG、XTRM-4220AG四回路温度巡检仪,期待您的光临惠顾!
