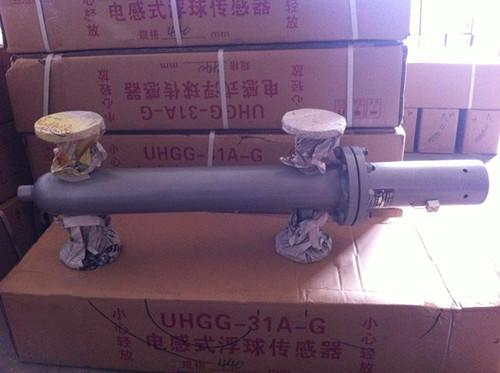

UHGG-31A-G电感式浮球液位计

发布日期:2017-12-11 15:50:49

       产品特点：UHGG-31A-G型电感式浮球传感器主要适用于0.5～35T/H，压力≤2.5Mpa各类锅炉锅筒液位检测，同时适用于其他低压容器和开口容器的液位检测，与二次仪表配合使用，能实现水位显示，高、低、危低极限报警，水位的自动调节，以确保锅炉安全运行。

UHGG-31A-G电感式浮球液位计的详细资料：



    上海轩顼UHGG-31A-G电感式浮球传感器

       一、浮球传感器概述
       UHGG-21A-G型、UHGG-31A-G型电感式浮球传感主要适用于0.5-35t/h，压力≤2.5MPa各类锅炉的液位自动控制与检测，同是适用于其它低压容器和开口容器的液位检测，与二次仪表配合使用，能实现水位显示、高、低极限报警、水位自动调节，以确保锅炉的安全运行。
       二、浮球传感器主要技术
       1、适用介质：非腐蚀性液体，比重≥0.8
       2、工作压力：≤1.6MPa、2.5MPa
       3、工作温度：≤250°
       4、相对湿度：≤85%
       5、检测范围：+50 -75
       6、公称通径：25mm
       7、主要性能规范：

型号	规格L	工作压力	筒体直径	浮球直径
UHGG-21A-G	300、350、400、440	≤1.6MPa	Ф76	Ф65
UHGG-31A-G	300、350、400、440	≤2.5MPa	Ф89	Ф75

       三、浮球传感器工作原理
       传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号。促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。
       四、安装和维护
       1、传感器安装请参照图（1）
       2、传感器与被控容器之间加装Dg25的截止阀两只，以便调试维修，在正常运行中，两阀必须全部打开。
       3、传感器安装必须与被控容器平面线相互垂直，倾斜度不得大于2°。
       4、传感器必须安装排污管道、排污阀。
       5、接线座接电感线圈两端，另二端接二次仪表的液位信号输入端。
       6、传感器应经常进行排污（每班到少一次）定期检查传感器内的不锈钢浮球，半年一次清除浮球表面的污垢。
       7、当液位信号出现异常时，检查按下述方法进行：
       a、拆下传感器罩壳接线座的任一端线，使其与二次仪表不成回路。
       b、用万用表R×10档检查电感线圈两端，正常时，其阻值约在200欧姆左右。
       c、拆开传感器，检查浮球是否漏水。
       8、当电感线圈开路（内部线路不通）或浮球渗水时应及时更换。
       五、订货需知
       1、订货时请注明传感器的汽水管法兰尺寸及端面法兰间距。
       2、传感器按下列规定选用：
       a、公称压力≤1.6MPa选用UHGG-21A-G。
       b、公称压力≤2.5MPa选用UHGG-31A-G。
       c、公称压力≥2.5MPa法兰连接按JB82-59凹凸式密封面；≤2.5MPa法兰连接按JB81-59光滑式密封面。

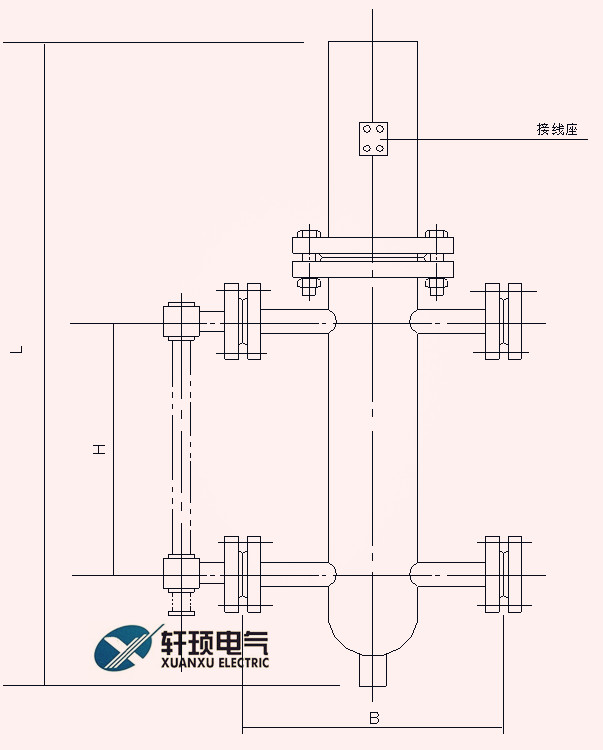

      六、UHGG-31A-G型电感式浮球传感安装尺寸：
